透水混凝土系列
透水混凝土能让雨水渗入地下，有效补充地下水，缓解城市的地下水位急剧下降等一些城市环境问题，能有效的消除地面上的油类化合物等对环境污染的危害，同时能保护地下水、维护生态平衡、能缓解城市热岛效应。其有利于人类生存环境的良性发展及城市雨水管理与水污染防治等工作上，具有特殊的重要意义。

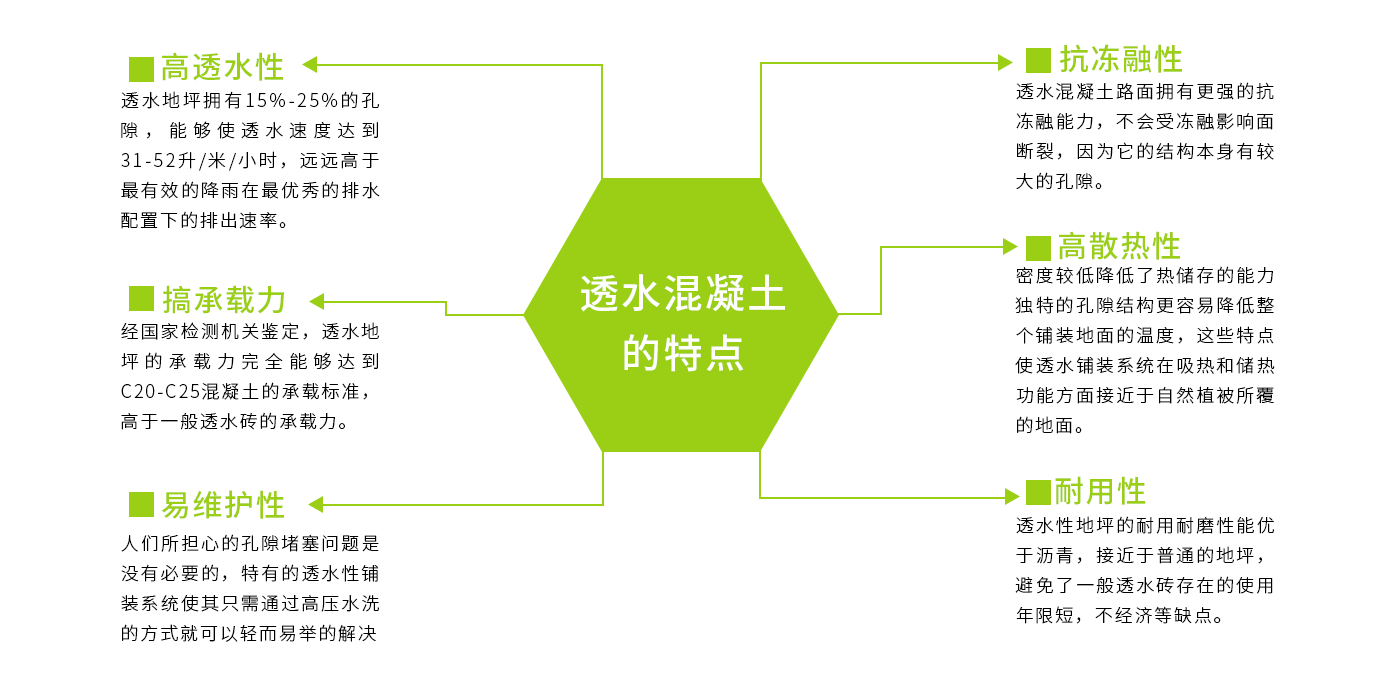

透水混凝土的特点
透水混凝土分类
透水性混凝土根据其组成材料不同，主要可分为三种类型：水泥透水性混凝土、高分子透水性混凝土和烧结型透水性制品。在道路路面工程中常用的是水泥透水性混凝土。
普通透水性混凝土
水泥透水混凝土是以硅酸盐系列水泥为胶凝材料，采用单一粒径大孔隙率粗骨料，少量或不采用细骨料制成的无砂、多孔混凝土，在工程中又称为无砂大孔混凝土，简称透水混凝土。

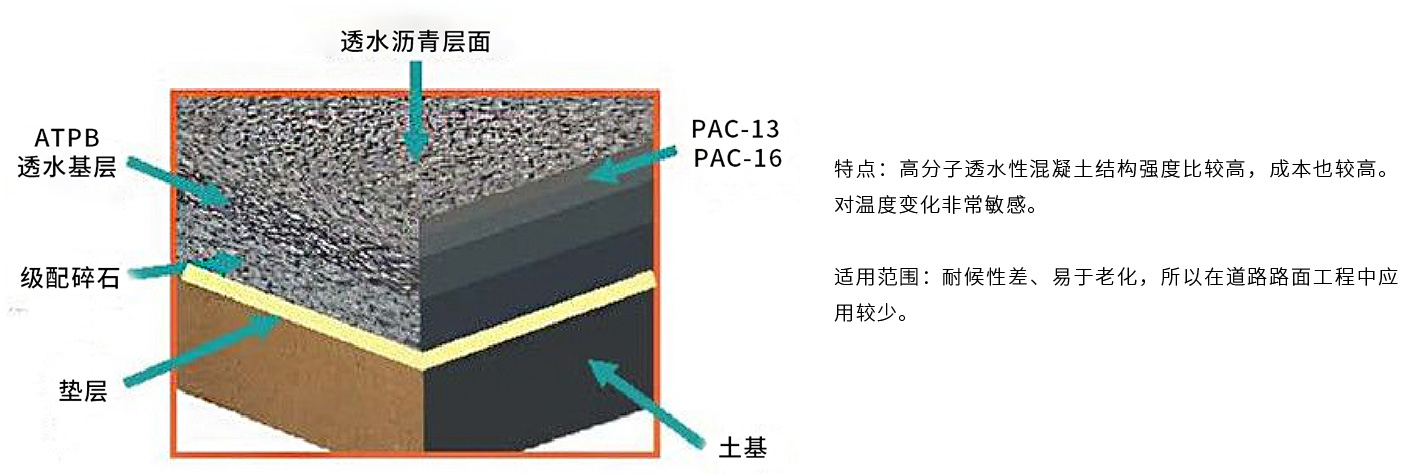

沥青透水性混凝土
沥青透水混凝土是以沥青为胶结材，天然石子为粗骨料，并加入很少量的细骨料与沥青形成粘结性和稳定性的基材，将间断级配的粗骨料粘结在一起做成的多孔混凝土，主要用于道路路面的铺装。沥青透水混凝土主要靠粗骨料形成骨架，同时掺用少量细骨料调整混合物的黏性，沥青包裹于骨料表面，形成粘结层，将骨料颗粒粘结在一起。

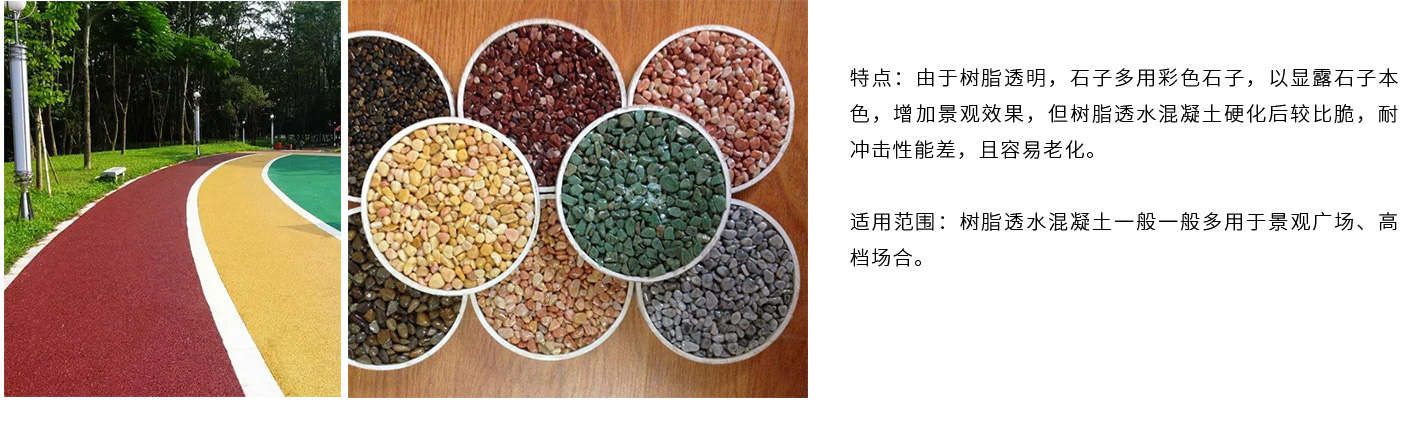

聚合物透水混凝土
聚合物透水混凝土是以树脂为胶结材，又称胶粘石透水混凝土，靠树脂聚合硬化将骨料胶结成的多孔混凝土，由于树脂对骨料的包裹层较薄，可以利用堆积孔隙率较低的骨料，甚至用连续级配的骨料。
透水混凝土的技术要求
透水混凝土在满足强度要求的同时，还需要保持一定的贯通孔隙来满足透水性的要求，因此在配制时除了选择合适的原材料外，还要通过配合比设计和制备工艺以及添加剂来达到保证强度和孔隙率的目的。
集料要求：
透水混凝土采用的粗集料，必须使用质地坚硬、耐久、洁净、密实的碎石料或破碎后的卵石，粒径范围宜为2.36MM~20MM

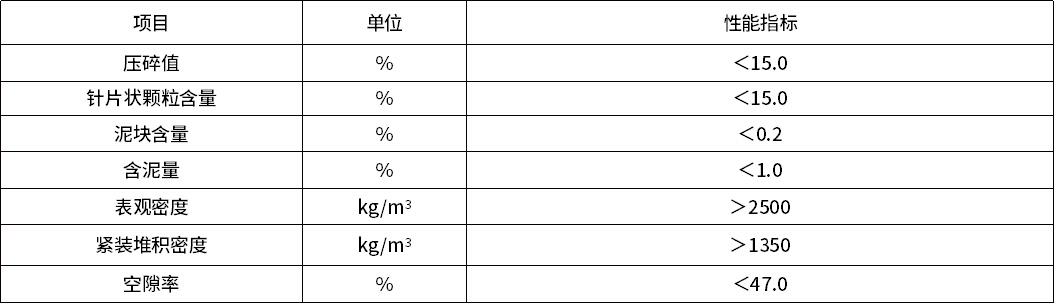

集料性能指标
增强剂性能要求：
为改善透水性铺面产品的粘结性能，提高透水混凝土的强度，透水水泥混凝土中需要加入增强剂，增强剂是一种含SIO2与特殊功能单体合成的聚合物增强剂应为成品，其技术性能应符合以下要求。

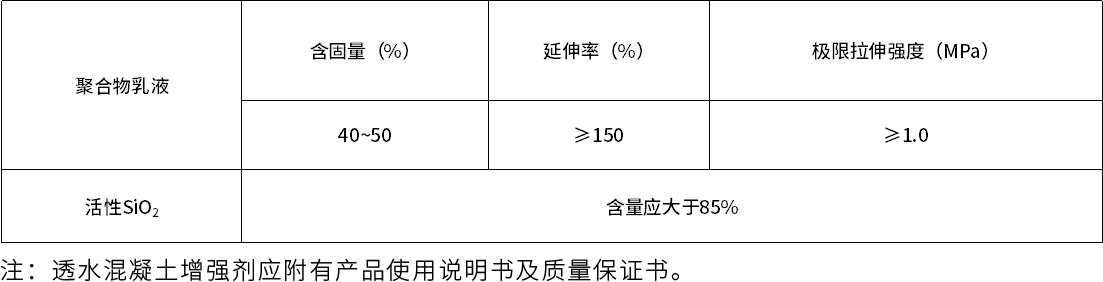

增强剂性能指标
透水混凝土性能要求：
为改善透水性铺面产品的粘结性能，提高透水混凝土的强度，透水混凝土的配置强度应满足设计要求。

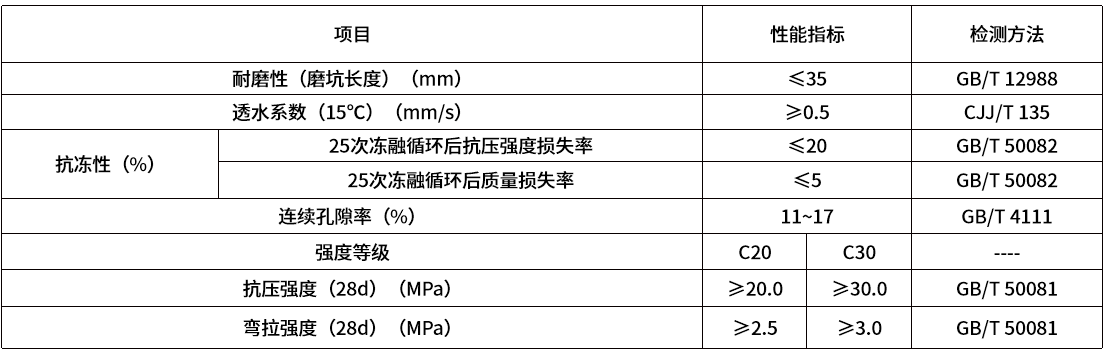

增强剂性能指标
透水混凝土路面检测要求：
透水路面施工完成之后应该严格按照标准进行路面检测，面层允许偏差应符合以下的规定，且合格点数在85%以上。
透水混凝土路面面层主控项目
